板式換熱器出現(xiàn)外漏、串液故障的維修方法，下面來講講板式換熱器維修過程中，經(jīng)常出現(xiàn)的兩大故障外漏和串液，為什么會出現(xiàn)外漏和串液故障，及相關(guān)的維修處理方法。

外漏產(chǎn)生原因

①夾緊尺寸不到位、各處尺寸不均勻（各處尺寸偏差不應(yīng)大于3 mm）或夾緊螺栓松動。② 部分密封墊脫離密封槽，密封墊主密封面有臟物，密封墊損壞或板式換熱器密封墊片老化。③ 板片發(fā)生變形，組裝錯位引起跑墊。④在板片密封槽部位或二道密封區(qū)域有裂紋。實例：北京、青海和新疆等地的多個熱力站均采用飽和蒸汽作為一次側(cè)熱源供暖，由于蒸汽溫度較高，在設(shè)備運(yùn)行初期系統(tǒng)不穩(wěn)定的情況下，橡膠密封墊在高溫下失效，引起蒸汽外漏。

處理方法

① 在無壓狀態(tài)，按制造廠提供的夾緊尺寸重新夾緊設(shè)備，尺寸應(yīng)均勻一致，壓緊尺寸的偏差應(yīng)不大于±0．2N (mm)(N。為板片總數(shù)），兩壓緊板間的平行度應(yīng)保持在2 mm 以內(nèi)。② 在外漏部位上做好標(biāo)記，然后換熱器解體逐一排查解決，重新裝配或更換墊片和板片。③ 將開換熱器解體，對板片變形部位進(jìn)行修理或者更換板片。在沒有板片備件時可將變形部位板片暫時拆除后重新組裝使用。④ 重新組裝拆開的板片時，應(yīng)清潔板面，防止污物粘附著于墊片密封面。

串液產(chǎn)生原因

① 由于板材選擇不當(dāng)導(dǎo)致板片腐蝕產(chǎn)生裂紋或穿孔。②操作條件不符合設(shè)計要求。③ 板片冷沖壓成型后的殘余應(yīng)力和裝配中夾緊尺寸過小造成應(yīng)力腐蝕。④板片泄漏槽處有輕微滲漏，造成介質(zhì)中有害物質(zhì)（如C1）濃縮腐蝕板片，形成串液。實例：某鋁業(yè)有限公司硫酸系統(tǒng)中1臺板片材料為254 SMo的BR03板式換熱器，在運(yùn)行5個月后出現(xiàn)冷卻水側(cè)碳鋼接管腐蝕泄漏，酸液泄漏到了冷卻水側(cè)。檢查發(fā)現(xiàn)板片酸液進(jìn)口處和導(dǎo)流區(qū)域有嚴(yán)重的腐蝕及開裂現(xiàn)象。現(xiàn)場分析發(fā)現(xiàn)，系統(tǒng)運(yùn)行溫度、流量和濃度等工藝參數(shù)均超出設(shè)計條件，使用溫度遠(yuǎn)超出材料的適用范圍。采用飽和蒸汽作為一次側(cè)熱源的板式換熱器在運(yùn)行過程中容易發(fā)生板片腐蝕，導(dǎo)致產(chǎn)品串液。這是 由于蒸汽溫度較高，設(shè)備運(yùn)行中很容易造成橡膠密封墊在高溫下失效，引起蒸汽外漏并在二道密封區(qū)域急速冷凝。隨著外漏的不斷進(jìn)行，冷凝殘液越聚越多，局部形成cl質(zhì)量濃度較高區(qū)域，達(dá)到破壞板片表面鈍化層的腐蝕條件。同時，由于此區(qū)域板片冷沖壓形成的內(nèi)部應(yīng)力較大，在表面鈍化層被破壞的情況下，內(nèi)部應(yīng)力作用導(dǎo)致應(yīng)力腐蝕的發(fā)生。

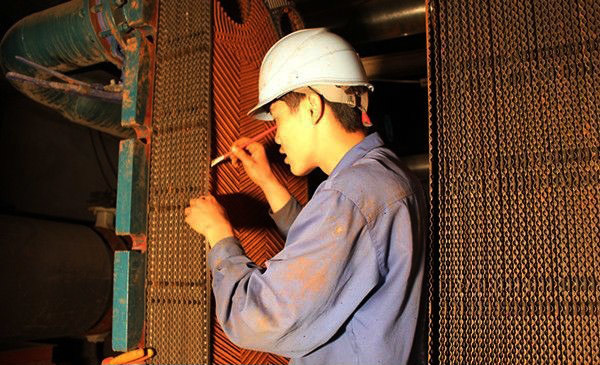

板式換熱器維修處理方法① 更換有裂紋或穿孔板片，在現(xiàn)場用透光法查找板片裂紋。②調(diào)整運(yùn)行參數(shù)，使其達(dá)到設(shè)計條件。③換熱器維修組裝時夾緊尺寸應(yīng)符合要求，并不是越小越好。④板式換熱器板片材料合理匹配。
