在波紋板和轉角之間形成一管，使兩種介質在交替管道中流動，保持相反(反向流動)。兩相冷卻劑(蒸汽+流體)從熱交換器左下半部進料，其蒸汽質量取決于工廠的運行環(huán)境。
液相蒸發(fā)是在管道中進行的，按照要求，這個過程會產生一定程度的過熱，因此，這個過程叫做“干膨脹”。在蒸發(fā)器示意圖中，深藍色和淺藍色箭頭表示冷卻劑連接的位置。冷卻水(鹽水)流向管道的另一側;深紅色和淺紅色箭頭表示水(鹽水)的連接位置。
清潔方案:用原位清洗溶液的流量,或清洗流量允許原位清洗噴嘴直徑(允許流量通過噴嘴直徑2英寸的260,和允許流量通過噴嘴直徑1英寸67)。如果能在污染前按照定期清洗計劃進行現場清洗，清洗效果會很好。用局部清洗液清洗后，用清水沖洗。

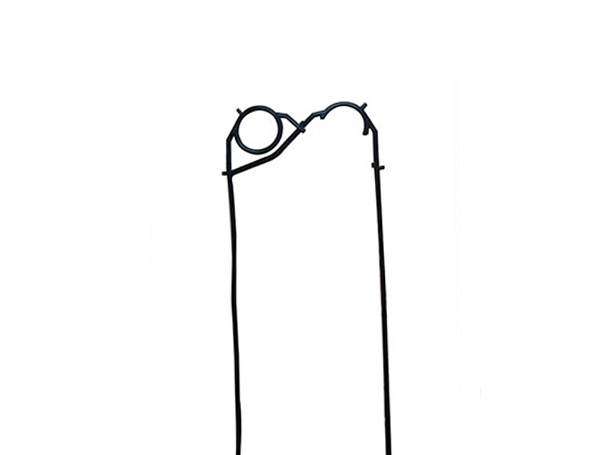

板式換熱器由上下導梁、固定壓板、活動壓板、管接口、換熱板、板封、壓縮螺栓等部件組成。所述換熱板按工藝流程裝配，并在固定壓板和活動壓板的孔周圍粘貼密封件。裝配時，所述帶密封的換熱板的一側面向活動壓板，所述交替組合的板組形成冷熱側的流體通道。該通道通過外部管道接口與相應介質連接，實現兩介質之間的傳熱，達到預定的溢流控制要求。
如果換熱器工作溫度在100℃以上，管道連接應設有熱應力膨脹吸收補償裝置。特殊情況允許設備傾斜，但需要進行固定。如果廢水作為冷卻介質或廢水的余熱回收或介質包含粒狀固體,一個適當的類型的自動排放過濾器或decontaminator應安裝在上游的入口端換熱器避免阻塞板式換熱器。當介質的可能壓力大于設備的高壓時，應在設備進口處安裝減壓閥和安全閥。
