在波紋板和轉角之間形成一管，使兩種介質在交替管道中流動，保持相反(反向流動)。兩相冷卻劑(蒸汽+流體)從熱交換器左下半部進料，其蒸汽質量取決于工廠的運行環境。

液相蒸發是在管道中進行的，按照要求，這個過程會產生一定程度的過熱，因此，這個過程叫做“干膨脹”。在蒸發器示意圖中，深藍色和淺藍色箭頭表示冷卻劑連接的位置。冷卻水(鹽水)流向管道的另一側;深紅色和淺紅色箭頭表示水(鹽水)的連接位置。

清潔方案:用原位清洗溶液的流量,或清洗流量允許原位清洗噴嘴直徑(允許流量通過噴嘴直徑2英寸的260,和允許流量通過噴嘴直徑1英寸67)。如果能在污染前按照定期清洗計劃進行現場清洗，清洗效果會很好。用局部清洗液清洗后，用清水沖洗。

板式換熱器應垂直安裝。吊裝時注意設備，使用吊裝孔，使用上導桿吊裝。也可水平吊裝，安裝現場要有足夠的維護空間。裝配管路:配管前，檢查換熱器是否夾緊到規定尺寸范圍內。如果不是，先夾到指定的尺寸。考慮到維護方便，換熱器采用短接頭與管道連接。冷熱介質的進口和出口應安裝壓力表和溫度計。一般情況下，放氣閥應設置在連接上角孔的管道上。

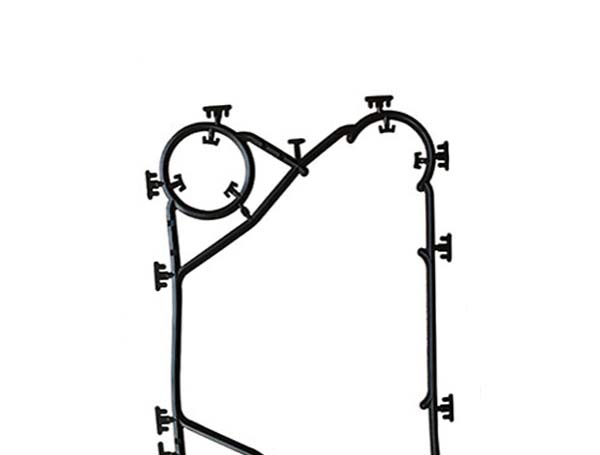

板式換熱器升降時值得我們注意。在粘接設備墊片時，應確保墊片上無雜物，避免因粘接不良而造成泄漏。擰板換熱螺栓時，力應均勻，避免一次擰緊、一次松脫造成板錯位現象。
